Артикул: 73116

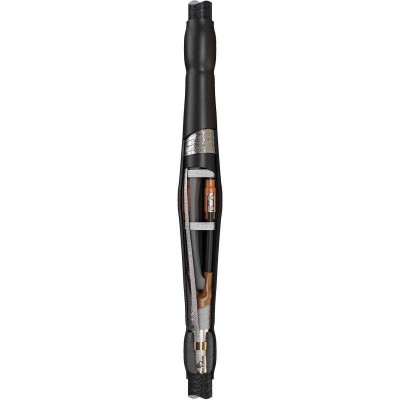

Муфта кабельная соединительная 10кВ 3СТп-10-150/240 КВТ 52649

Наличие: 0.000
Под заказ
0 Br
Обзор
• Предназначены для соединения 3-х жильных кабелей: • с бумажной маслопропитанной изоляцией • с броней или без брони • с общей алюминиевой или свинцовой оболочкой • на напряжение 6 и 10 кВ • Соответствует требованиям ГОСТ 34839-2022 • Типы монтируемых кабелей:ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв • Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля • Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации • Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля • Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте. • Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А» • Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции • Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) • Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free) • Выпускается по ТУ 3599-006-97284872-2006
Характеристики
Вес
5.28 кг
Номинальное сечение проводника с
150 кв.мм
Номинальное сечение проводника по
240 кв.мм
Для соединения кабелей с бумажной и с пластмассовой изоляцией
Да
Допуск к эксплуатации в горнодобывающей промышленности
Нет
Номинальное напряжение u0/u (um)
6/10 (12) кВ
С концентрическим экранированием
Нет
Бренд
КВТ
Исполнение
Термоусадочный
Не содержит (без) галогенов
Да
Количество жил
3
Габариты
1.225 × 0.165 × 0.168 м
