Муфта ЭТМ ...1С - .. в "сухой" среде

Муфта ЭТМ ...1С - .. в

Муфта электромагнитная ЭТМ ….1С "сухая" – предназначена для передачи вращающего момента от ведущего вала к ведомому, при помощи упрощенных магнитных систем. ЭТМ..1С применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт.


Муфта изготовлена в климатическом исполнении У категории 3 по ГОСТ 15150-69, ГОСТ 15543-70 и может работать в следующих условиях:

  • верхнее и эффективное значение t – +40С?
  • высота над уровнем моря – до 1000 м
  • окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не содержащая туманы и брызги токопроводящих жидкостей и токопроводящую пыль
  • место установки должно быть защищено от попадания воды, эмульсии и масла
  • вибрация мест крепления муфт с частотой до 25 Гц при ускорении до 0,7;
  • рабочее положение в пространстве горизонтальное. (Допускается установка муфты с вертикальным положением оси вращения, якорем вверх и якорем вниз. При этом предельные скорости вращения - не более 80% значений предельных скоростей).
  • использование муфт в режиме длительного скольжения не допускается;
  • режим работы муфты – включено/выключено

Питание на электромагнитную муфту подается через бронзовое контактное кольцо от графитового стрежня, щеткодержателя ЭМЩ 2(М).

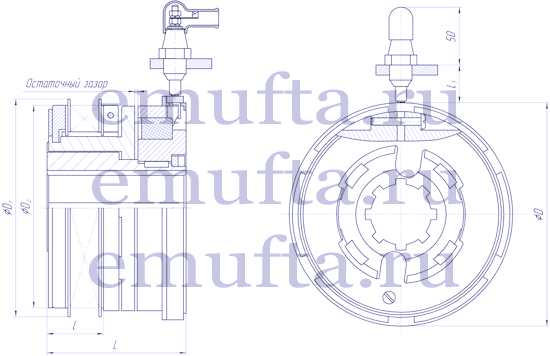

Рисунок 1.

габарит D D1 D2 остаточный
зазор, мм
L l номинальный
передаваемый
момент,
кгс
Масса, кг

номиналь-ное

напряжение, V

номинальный

ток

А

Предельная скорость вращения,

об/мин

мощность катушки,

Вт

05 80 79 70 0.2 52 19 1,6 0,88
24
1,78 5000
06 90 89 80 0.2 60 24 2,5 1,43 2.00 4500
07 100 99 90 0.25 63 26 4,0 2,0 2,78 4000
08 110 109 100 0.25 70 31 6,3 2,85 2,92 3500
09 120 118 110 0.3 75 28 10 3,45 3,72 3000
10 135 133 125 0.3 85 34 16,0 5,48 3,8 2800
11 150 148 140 0.3 98 40 25,0 7,8 5,0 2500
12 170 168 160 0.4 115 50 40,0 11,2 5,0 2200
13 190 18 180 0.4 135 60 63,0 15,8 - 2000
14 215 213 200 0.4 155 63 100 22,8 - 1800
15 240 237 220 0.5 175 72 160 32,2 - 1600

Таблица 1.

На рис 2. изображен корпус 2 с закреплёнными в нем катушкой 7 и контактным кольцом 13. Якорь муфты 8, пакет фрикционных дисков (внутренних 4 и наружных 9), нажимной диск 10 с фиксатором 11, объединены общей втулкой 12, изготовленной из немагнитного материала. Контактное кольцо 13 изолировано от корпуса изоляционным кольцом 14. Один выводной конец катушки присоединен к контактному кольцу 13, второй – к корпусу 2 магнитной системы.

Регулировочная гайка 5 служит для компенсации износа фрикционных дисков и регулировки баласного зазора. Восстановление первоначального зазора производится путем поворота регулировочной гайки по часовой стрелки.


Для передачи момента на ведомый вал 6 служит поводок 3, жестко связанный снаружным диском 9.

Рисунок 2.

При включении муфты вращающий момент, равный либо меньший по величине передаваемому моменту муфты, передается от ведущего вала 1 на ведомый вал 6. В случае подачи на ведуший вал момента превышаюшего передаваемый момент муфты более чем 20% - электромагнитная муфта переходит в режим проскальзования с нестабильной передачей крутящего момента. В этом случае происход быстрый износ фрикционных дисков.

Через некоторое время толщина внутреннего или наружного диска муфты сократиться, что приведет к отключению системы. Для востановления работоспособности необходимо заново отрегулировать баластный зазор.

Габарит

Группы и размеры посадочных отверстий

группа 1А

группа 2А

группа ЗА

d1H7

Ь1Н9

d1+ t1

d1H7

Ь1Н9

d1+ t1

d1H7

Ь1Н9

d1+ t1

05

20

6

22,3

18

5

19,9

16

5

18,3

06

22

5

23,9

20

6

22,3

18

5

19,9

07

25

6

27,3

22

6

24,3

20

6

22,3

08

30

8

32,6

25

8

27,6

22

6

24,3

09

35

10

37,9

30

8

32,6

25

8

27,6

10

40

10

42,9

35

10

37,9

30

8

32,6

11

50

14

53,3

40

12

43,3

35

10

38,3

12

60

14

63,3

50

16

54,3

40

12

43,3

13

80

16

82,9

70

16

74,3

60

14

63,8

14

90

18

92,9

80

18

84,4

70

16

74,3

Габарит

Группы и размеры шлицевых посадочных отверстий

группа 1Н

группа 2Н

группа ЗН

DH7

dH12

bF10

DH7

dH12

bF10

DH7

dH12

bF10

05

22

18

6

- - - - - -

06

25

21

6

22

18

6

-

-

-

07

30

26

6

25

21

6

22

18

6

08

34

28

6

30

26

6

25

21

6

09

40

36

8

34

28

6

30

26

6

10

46

42

8

40

36

8

34

28

6

11

54

46

8

46

42

8

40

36

8

12

65

56

8

54

46

8

46

42

8

13

72

62

8

65

56

8

54

46

8

14

82

72

10

72

62

8

72

56

8

15

92

82

10

82

72

10

72

62

8

*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте. Чтобы уточнить описание, цену, габаритные и присоединительные размеры свяжитесь с сотрудниками компании «Олэлектро строй» по указанным на нашем сайте контактным телефонам, и мы предоставим Вам полную информацию!
