Муфта ЭТМ 3С - в сухой среде

Муфта ЭТМ 3С - в сухой среде

Муфта электромагнитная ЭТМ ….3С "сухая" – предназначена для передачи вращающего момента от ведущего вала к ведомому, тип ЭТМ..3С применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт.Присутствие балластного зазора в электромагнитным муфтах типаЭ ТМ…3С снижает теплопроводность от трущихся фрикционных дисков к магнитному телу муфты, что позволяет применять серию ЭТМ ..3С в более тяжелых условиях. Однако монтаж муфты в узел более трудоемок, а наличие сложной детали – ротор, вызывает удорожание изделия.

Муфта изготовлена в климатическом исполнении У категории 3 по ГОСТ 15150-69, ГОСТ 15543-70 и может работать в следующих условиях:

  • верхнее и эффективное значение t – +40С?
  • высота над уровнем моря – до 1000 м
  • окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не содержащая туманы и брызги токопроводящих жидкостей и токопроводящую пыль
  • место установки должно быть защищено от попадания воды, эмульсии и масла
  • вибрация мест крепления муфт с частотой до 25 Гц при ускорении до 0,7;
  • рабочее положение в пространстве горизонтальное. (Допускается установка муфты с вертикальным положением оси вращения, якорем вверх и якорем вниз. При этом предельные скорости вращения - не более 80% значений предельных скоростей).
  • использование муфт в режиме длительного скольжения не допускается;
  • режим работы муфты – включено/выключено

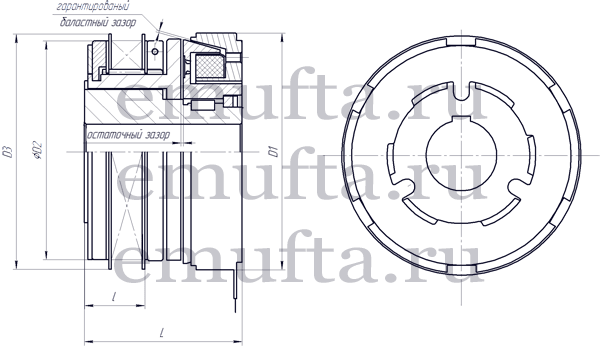

Рис. 1.

габарит D1 D3 D2 остаточный
зазор,
мм
L l номинальный
передаваемый
момент,
кгс
масса, кг номинальное
напряжение,
V
номинальный ток, А

Предельная

скорость вращения, об/мин

05 80 79 70 0.2 58 19 1,6 1,1024 0,55 7000
06 90 89 80 0.2 69 24 2,5 1,68 0,65 6000
07 100 99 90 0.25 70 26 4,0 2,37 1,0 5000
08 110 109 100 0.25 78 31 6,3 3,15 1,0 4500
09 120 118 110 0.3 85 28 10 4,20 1,0 4000
10 135 133 125 0.3 93 34 16,0 6,38 1,3 3600
11 150 148 140 0.3 106 40 25,0 9,0 1,5 3300
12 170 168 160 0.4 121 50 40,0 12,8 2,6 3000
13 190 18 180 0.4 139 60 63,0 18,2 2,9 2900
14 215 213 200 0.4 155 63 100 26,9 4,5 2700
15 240 237 220 0.5 175 72 160 38,0 6,0 2500

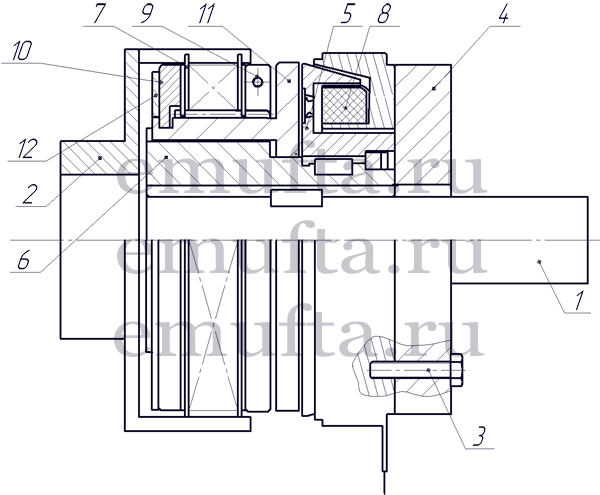

Муфта ЭТМ ...3С состоит из следующих частей. На рис 2. изображен корпус 5 с закреплёнными в нем катушкой 8. Якорь 11, пакет фрикционных дисков 7 (внутренних и наружных, вынесенных за пределы магнитной системы), нажимной диск 10 с фиксатором 12, объединенных общей втулкой 6, изготовленной из немагнитного материала.

Тяги якоря 11 и нажимной диск 10 служат для передачи усилия притяжения якоря на пакет фрикционных дисков 7, которые прижимаются к регулировочной гайке 9. Регулировочная гайка 9 служит для компенсации износа дисков. Восстановление первоначального зазора производится путем поворота регулировочной гайки по часовой стрелки. Винт служит для фиксации регулировочной гайки.
Для передачи момента на рабочий механизм служит поводок 2, жестко связанный с наружным диском.

Рис. 2.

Магнитное тело муфты 5 устанавливается в корпус станка 4 при помощи установочных болтов 3. Монтаж муфты, должен производиться таким образом, чтобы между магнитным телом 5 и ротором муфты 9 был выдержан гарантированный баластный зазор.

При включении муфты (рис. 2) магнитный поток, создаваемый магнитной плитой 5, жестко фиксирует бронзовую втулку 6 с пакетом дисков 7. Вращающий момент равный, либо меньший по величине передаваемому моменту муфты, передается от ведущего вала 1 к ведомому валу 6. В случае подачи на ведущий вал момента превышающего передаваемый момент муфты более чем на 20% - электромагнитная муфта переходит в режим проскальзывания с нестабильной передачей крутящего момента. В этом случае происходит быстрый износ фрикционных дисков. Через некоторое время толщина внутреннего или наружнего диска муфты сократится, что приведет к отключению системы. Для восстановления работоспособности нужно заново отрегулировать баластный зазор.

Габарит

Группы и размеры посадочных отверстий

группа 1А

группа 2А

группа ЗА

d1H7

Ь1Н9

d1+ t1

d1H7

Ь1Н9

d1+ t1

d1H7

Ь1Н9

d1+ t1

05

20

6

22,3

18

5

19,9

16

5

18,3

06

22

5

23,9

20

6

22,3

18

5

19,9

07

25

6

27,3

22

6

24,3

20

6

22,3

08

30

8

32,6

25

8

27,6

22

6

24,3

09

35

10

37,9

30

8

32,6

25

8

27,6

10

40

10

42,9

35

10

37,9

30

8

32,6

11

50

14

53,3

40

12

43,3

35

10

38,3

12

60

14

63,3

50

16

54,3

40

12

43,3

13

80

16

82,9

70

16

74,3

60

14

63,8

14

90

18

92,9

80

18

84,4

70

16

74,3

Габарит

Группы и размеры шлицевых посадочных отверстий

группа 1Н

группа 2Н

группа ЗН

DH7

dH12

bF10

DH7

dH12

bF10

DH7

dH12

bF10

05

22

18

6

-

-

-

-

-

-

06

25

21

6

22

18

6

-

-

-

07

30

26

6

25

21

6

22

18

6

08

34

28

6

30

26

6

25

21

6

09

40

36

8

34

28

6

30

26

6

10

46

42

8

40

36

8

34

28

6

11

54

46

8

46

42

8

40

36

8

12

65

56

8

54

46

8

46

42

8

13

72

62

8

65

56

8

54

46

8

14

82

72

10

72

62

8

65

56

8

15

92

82

10

82

72

10

72

62

8

*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте. Чтобы уточнить описание, цену, габаритные и присоединительные размеры свяжитесь с сотрудниками компании «Олэлектро строй» по указанным на нашем сайте контактным телефонам, и мы предоставим Вам полную информацию!
