Редуктор 1Ц3У-160

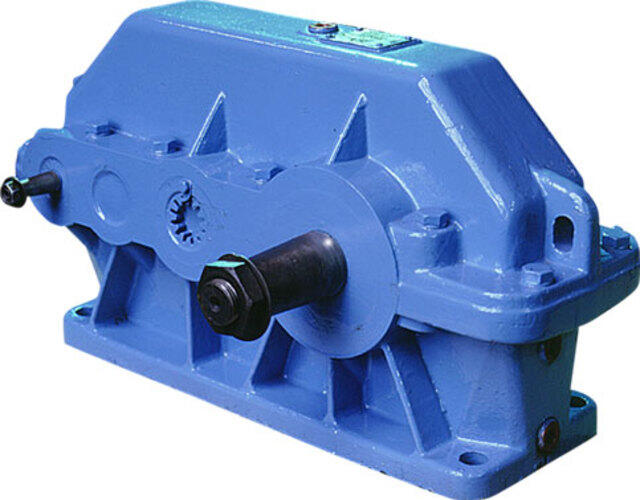

Редуктор 1Ц3У-160

Если Вы ищите, где купить качественный редуктор 1Ц3У-160, то в «Олэлектро строй» Вы всегда найдете нужное предложение. Мы продаем только качественную, сертифицированную и только новую продукцию, а не бывшую в употреблении. У нас Вы сможете купить 1Ц3У-160 по лучшей цене и с доставкой по всей Беларуси в удобное для вас место и время.

Редуктор 1Ц3У-160 Купить в Минске недорого

Назначение редуктора 1Ц3У-160

Редукторы цилиндрические трехступенчатые узкие горизонтальные общемашиностроительного применения типов 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения редуктора 1Ц3У-160

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа постоянная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1800 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения У, Т (для категорий размещения 1...3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 1515069.

Основные технические данные редуктора 1Ц3У-160

ПараметрыТипоразмер редуктора
1Ц3У-160
Номинальное передаточное отношение, i 31,5; 40; 45; 50; 56; 63;
80; 100; 125; 160; 200
Номинальный крутящий момент на выходном валу, Н×м, при непрерывном (Н) режиме работы (ПВ=100%) 1250
Номинальный крутящий момент на выходном валу, Н×м, при работе в повторно-кратковременных режимахТяжелый (Т)
(ПВ 40%)
1600
Средний (С)
(ПВ 25%)
2000
Легкий (Л)
(ПВ 15%)
2500
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, НбыстроходногоНепрерывный
(Н) (ПВ100%)
630
Тяжелый (Т)
(ПВ 40%)
710
Средний (С)
(ПВ 25%)
800
Легкий (Л)
(ПВ 15%)
900
тихоходногоНепрерывный
(Н) (ПВ100%)
9000
Тяжелый (Т)
(ПВ 40%)
10000
Средний (С)
(ПВ 25%)
11200
Легкий (Л)
(ПВ 15%)
12500
Масса, кгс чугунным корпусом 110
с алюминиевым корпусом 64

*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте. Чтобы уточнить описание, цену или если Вы не нашли интересующую Вас позицию свяжитесь с сотрудниками компании «Олэлектро строй» по указанным на нашем сайте контактным телефонам, и мы предоставим Вам полную информацию!

Редуктор 1Ц3У-160 габаритные размеры

Габаритные размеры редуктора 1Ц3У-160

awmawnawbAA1BB1HH1hLL1L2L3L4L5d
160 100 80 475 140 206 195 345 170 28 630 530 135 195 160 224 24

Редуктор 1Ц3У-160 габаритные размеры

Присоединительные размеры конических валов редуктора 1Ц3У-160

Валd1d2ll1bt
быстроходный 20 M12×1,25 50 36 4 10,6
тихоходный 55 M36×3,0 110 82 14 28,95

Присоединительные размеры цилиндрических валов редуктора 1Ц3У-160

Валdlbt
быстроходный 18k6 36 6 20,5
тихоходный 50m6 105 14 53,5

Присоединительные размеры тихоходного вала редуктора 1Ц3У-160 в виде зубчатой полумуфты

b d d1 d2 d3 L l l1 Зацепление
m z
20 168 90 72f8 95 151 9 38 4 40

Варианты сборки редуктора 1Ц3У-160

Для подключения приборов автоматики

Для подключения приборов автоматики

Пример условного обозначения при заказе редуктора 1Ц3У-160

  • 1Ц3У-250-31,5-12-У3,
  • 1Ц3У - типоразмер редуктора;
  • 250 - межосевое расстояние, мм;
  • 31,5 - передаточное число;
  • 12 - схема сборки;
  • Ц - исполнение с цилиндрическим концом вала;
  • У3 - климатическое исполнение и категория размещения.
