Автоматические выключатели ВА 47-100 - электрические коммутационные аппараты, снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно-, двух-, трех- и четырехполюсное исполнение; монтаж автоматических выключателей производят на 35 мм монтажную DIN-рейку.
Преимущества:
Большая отключающая способность - 10кА.
Пластины из серебряного композита на подвижных и неподвижных контактах.
Насечки на контактных зажимах, исключающие перегрев и оплавление проводов в местах присоединения.
Широкий диапазон рабочих температур от - 40 ° до + 50°С.
Работают в любом положении, относительно вертикали.
Варианты исполнения на десять номинальных токов и две защитные характеристики (С и D).
Срок службы не менее 15 лет.
Принцип действия:
При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно ,возрвстает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.
Технические характеристики

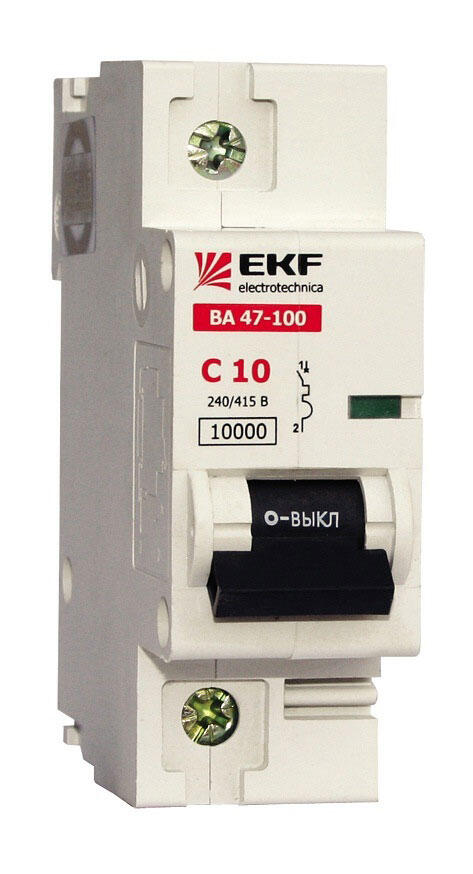

Выключатели автоматические серии ВА 47-100 (однополюсные) - 230/415 В
Изображение | Схема | Ном. ток, A | Icn, кA | Кол-во модулей по | Каталожный номер |
|
тип С |
тип D |
|||||
|
|
10 | 10 | 1,5 |
mcb47100-1-10С |
mcb47100-1-10D |
16 |
mcb47100-1-16С |
mcb47100-1-16D |
||||
25 |
mcb47100-1-25С |
mcb47100-1-25D |
||||
32 |
mcb47100-1-32С |
mcb47100-1-32D |
||||
35 |
mcb47100-1-35С |
mcb47100-1-35D |
||||
40 |
mcb47100-1-40С |
mcb47100-1-40D |
||||
50 |
mcb47100-1-50С |
mcb47100-1-50D |
||||
63 |
mcb47100-1-63С |
mcb47100-1-63D |
||||
80 |
mcb47100-1-80С |
mcb47100-1-80D |
||||
100 |
mcb47100-1-100С |
mcb47100-1-100D |
||||
125 |
mcb47100-1-125С |
mcb47100-1-125D |
||||
Выключатели автоматические серии ВА 47-100 (двухполюсные) - 230/415 В
Изображение | Схема | Ном. ток, A | Icn, кA | Кол-во модулей по | Каталожный номер |
|
тип С |
тип D |
|||||
|
|
10 | 10 | 3 |
mcb47100-2-10С |
mcb47100-2-10D |
16 |
mcb47100-2-16С |
mcb47100-2-16D |
||||
25 |
mcb47100-2-25С |
mcb47100-2-25D |
||||
32 |
mcb47100-2-32С |
mcb47100-2-32D |
||||
35 |
mcb47100-2-35С |
mcb47100-2-35D |
||||
40 |
mcb47100-2-40С |
mcb47100-2-40D |
||||
50 |
mcb47100-2-50С |
mcb47100-2-50D |
||||
63 |
mcb47100-2-63С |
mcb47100-2-63D |
||||
80 |
mcb47100-2-80С |
mcb47100-2-80D |
||||
100 |
mcb47100-2-100С |
mcb47100-2-100D |
||||
125 |
mcb47100-2-125С |
mcb47100-2-125D |
||||
Выключатели автоматические серии ВА 47-100 (трехполюсные) - 230/415 В
Изображение | Схема | Ном. | Icn, кA | Кол-во модулей по | Каталожный номер |
|
тип С |
тип D |
|||||
|
|
1,6 | 10 | 4,5 |
mcb47100-3-1,6С |
mcb47100-3-1,6D |
2,5 |
mcb47100-3-2,5С |
mcb47100-3-2,5D |
||||
3,15 |
mcb47100-3-3,15С |
mcb47100-3-3,15D |
||||
6,3 |
mcb47100-3-6,3С |
mcb47100-3-6,3D |
||||
10 |
mcb47100-3-10С |
mcb47100-3-10D |
||||
12,5 |
mcb47100-3-12,5С |
mcb47100-3-12,5D |
||||
16 |
mcb47100-3-16С |
mcb47100-3-16D |
||||
25 |
mcb47100-3-25С |
mcb47100-3-25D |
||||
31,5 |
mcb47100-3-31,5С |
mcb47100-3-31,5D |
||||
32 |
mcb47100-3-32С |
mcb47100-3-32D |
||||
35 |
mcb47100-3-35С |
mcb47100-3-35D |
||||
40 |
mcb47100-3-40С |
mcb47100-3-40D |
||||
50 |
mcb47100-3-50С |
mcb47100-3-50D |
||||
63 |
mcb47100-3-63С |
mcb47100-3-63D |
||||
80 |
mcb47100-3-80С |
mcb47100-3-80D |
||||
100 |
mcb47100-3-100С |
mcb47100-3-100D |
||||
125 |
mcb47100-3-125С |
mcb47100-3-125D |
||||
Выключатели автоматические серии ВА 47-100 (четырехполюсные) - 230/415 В
Изображение | Схема | Ном. ток, | Icn, кA | Кол-во модулей по 18 мм | Каталожный номер |
|
тип С |
тип D |
|||||
|
|
10 | 10 | 6 |
mcb47100-4-10С |
mcb47100-4-10D |
16 |
mcb47100-4-16С |
mcb47100-4-16D |
||||
25 |
mcb47100-4-25С |
mcb47100-4-25D |
||||
32 |
mcb47100-4-32С |
mcb47100-4-32D |
||||
35 |
mcb47100-4-35С |
mcb47100-4-35D |
||||
40 |
mcb47100-4-40С |
mcb47100-4-40D |
||||
50 |
mcb47100-4-50С |
mcb47100-4-50D |
||||
63 |
mcb47100-4-63С |
mcb47100-4-63D |
||||
80 |
mcb47100-4-80С |
mcb47100-4-80D |
||||
100 |
mcb47100-4-100С |
mcb47100-4-100D |
||||
125 |
mcb47100-4-125С |
mcb47100-4-125D |
||||
