Артикул: 149322

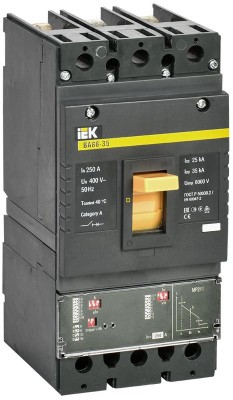

Выключатель автоматический 3п 250А 35кА ВА 88-35 электр. расцеп. MP 211 KARAT IEK SVA31-3-0250
Сопутствующие товары
-
Привод поворотный ручной ПРП-1 к ВА 88-35А KARAT IEK SVA30D-PRP-1-1
171,47 Br -
Контакт аварийный АК-250(400)А KARAT IEK SVA30D-AK-1
53,59 Br -
Электропривод ЭП 35/37 KARAT IEK SVA30D-EP
957,09 Br -
Контакт дополнительный ДК-250(400)А KARAT IEK SVA30D-DK-1
53,59 Br -
Расцепитель независимый РН-250/400 KARAT IEK SVA30D-RN
110,75 Br
Категория: Выключатель автоматический силовой
Обзор
Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Соответствуют требованиям ГОСТ Р 50030.2.
Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.
Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.
Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.
Характеристики
